    Принцип работы манометра

    Принцип работы манометра

    Принцип работы манометра

    Зачем нужен и как устроен манометр? Узнайте принцип работы прибора, измеряющего давления различных жидкостей и газов, правила его установки и эксплуатации.

    Давление в резервуаре или трубопроводе должно соответствовать установленным технологическим нормативам. Иначе произойдет сбой эксплуатации системы, а в худшем случае возникнет аварийная ситуация. Для контроля состояния рабочей среды используют манометры – компактные механические приборы, позволяющие точно измерять давление воздуха, различных газов и жидкостей.

    Назначение манометров

    Манометр представляет собой прибор с круглым корпусом от 40 мм до 250 мм. Корпус выполнен из металла, под стеклом на лицевой панели расположена шкала со стрелкой, показывающей давление в различных рабочих средах. Единицы измерения шкалы: МПа, Бар, кгс/см².

    Единственное назначение манометров – измерять избыточное давление в разных технологических системах: в трубопроводах и газопроводах, в баллонах и компрессорах, в других устройства, где рабочая среда подвергается внешнему воздействию. Работа прибора основана на деформации чувствительной детали, которая происходит при изменении давления. Показатели этой деформации передаются отсчетному элементу, который отображает их на градуированной панели манометра. В качестве чувствительной детали, измеряющей давление, в большинстве приборов установлена одновитковая пружина – трубка Бурдона.

    Принцип работы манометров с трубкой Бурдона

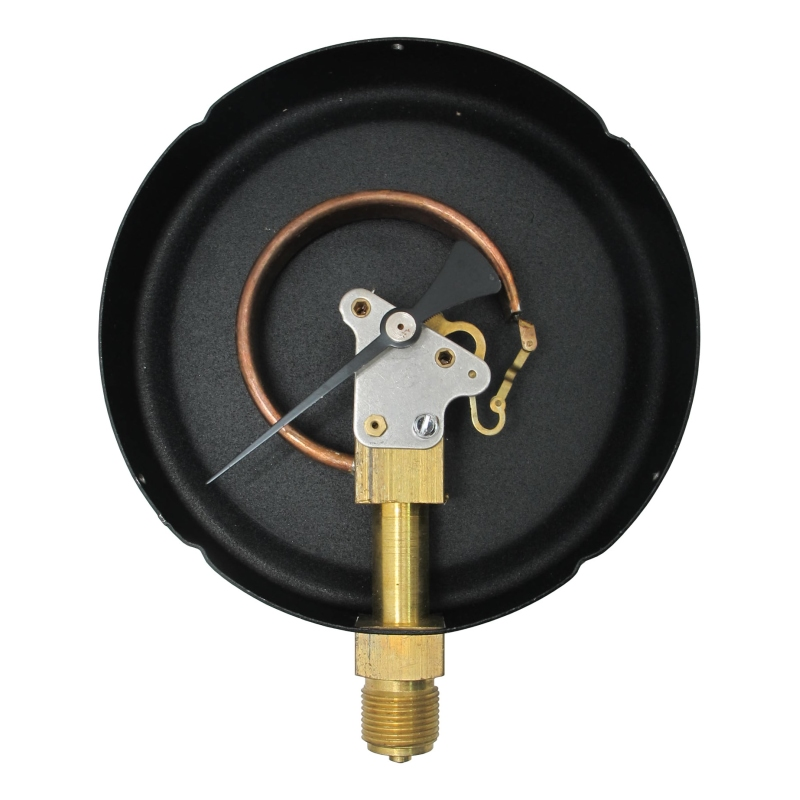

    Конструкция манометра

    Измерительная пружина манометра – трубка Бурдона представляет собой полую внутри латунную трубку, согнутую на ¾ окружности круга. (Для измерения показаний давления свыше 6 МПа используют приборы с 1,5 или 2,5 витковой пружиной.) Один конец трубки закрыт, другой – соединен со штуцером, через который в нее поступает рабочая среда для измерения ее давления.

    Газ или жидкость, находящаяся в системе, поступает в пружинную трубку и давит на ее стенки. Поскольку площадь внутренней стороны окружности пружины меньше, чем внешняя, трубка стремится распрямиться. Чем выше давление в системе, тем больше она распрямляется. Запаянный конец трубки соединен с зубчатым элементом, который воздействует на шестерню с прикрепленной к ней стрелкой. Угол отклонения стрелки на шкале манометра показывает давление рабочей среды в системе.

    Правила установки и эксплуатации манометров

    Если вы купили манометр и хотите его самостоятельно установить, вам необходимо знать правила монтажа, без соблюдения которых прибор может работать нестабильно и не показывать точных результатов измерения:

    • Установка прибора осуществляется при отсутствии давления в системе.
    • Монтаж манометра предусматривает использование гаечного ключа малой или средней группы.
    • Шкала прибора должна быть установлена вертикально.
    • Размещать манометр следует в таком месте, чтобы он был легкодоступен для снятия показаний, ремонта или замены.
    • Во время монтажа нельзя применять физическую нагрузку на корпус прибора.
    • При установке необходимо соблюдать зазоры между элементами конструкции.

    Прежде чем заказать манометр, следует определиться с тем, на какой высоте он будет установлен. От этого зависит необходимый вам размер прибора: при высоте монтажа 2-3 метра его диаметр должен быть не менее 160 мм, свыше 3 метров – 250 мм.

    При эксплуатации манометра следует учитывать воздействие внешней среды. Так, если прибор используется при особо низких температурах, нужно обеспечить его теплоизоляцию. Не допускается физическое воздействие на измерительное устройство. Запрещается эксплуатировать манометр, если обнаружены повреждения корпуса или лицевой панели. Такой прибор следует демонтировать и утилизировать.
