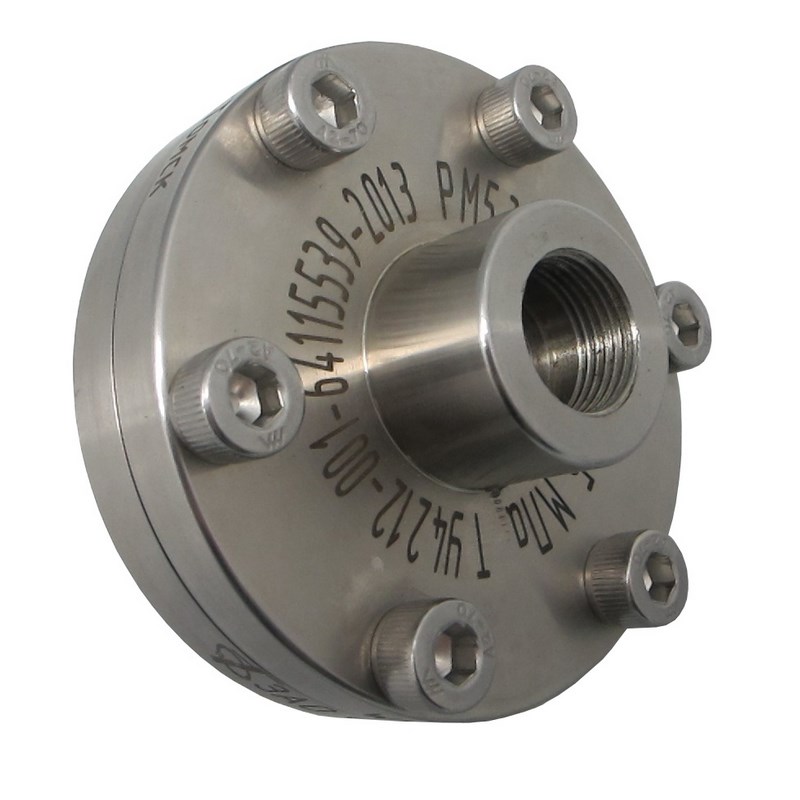

Мембранные разделители сред РМ представляют собой специализированные изделия для защиты измерительных приборов изнутри. Купить мембранные разделители РМ первоклассного качества по выгодной цене можно на нашем сайте.
Назначение мембранных разделителей сред РМ
Основной задачей данных изделий является предохранение внутренних деталей и пространства контроль-измерительных приборов (это манометры, датчики, мановакууметры и так далее) от неблагоприятных внешних факторов, проникновения внутрь веществ и сред, которые являются горячими, агрессивными или кристаллизирующимися, а также от проникновения составов и веществ со взвешенными частицами. При этом разделители и КИП соединяются специальным рукавом.
Устройство и работа мембранных разделителей сред РМ
Сначала давление, которое необходимо измерить, отправляется через разделительную жидкость и мембрану на специальный чувствительный элемент КИП, соединяющийся с разделителем. При этом жидкость защищается мембраной от взаимодействия со средой, параметры которой измеряются. Важно выбрать такой уровень деформации МР и жидкость, чтобы погрешность из-за работы МР не превысила установленную отметку.
Конструкция устройства мембранных разделителей включает в себя нижний и верхний фланцы, а также корпус с приваренной мембранной, который устанавливается между специальными соединенными болтами. Также в конструкции обязательно предусмотрены прокладки для уплотнения пространства между разделителем и КИП и между фланцем и корпусом.
Некоторые модели имеют открытую мембрану без нижнего фланца (5322МС и 5320). Наличие открытой мембраны не позволяет осадкам и средам накапливаться, что ведет к затруднению или прекращению подачи давления к чувствительному элементу прибора для измерения. За счет этого открытую мембрану можно периодически очищать.
Технические характеристики
В ассортименте ООО «Ростовский центр комплектации» представлен широкий ассортимент мембранных разделителей, ознакомиться с техническими характеристиками каждого изделия можно, открыв его карточку. Если говорить об общих технических характеристиках разделителей, они выглядят следующим образом:
1. Максимальный уровень показаний используемых измерительных приборов составляет от 0.6 до 16 МПа включ.
2. Максимальный объем чувствительного элемента составляет от 20 до 40 куб. См.
3. Внутренний объем разделителя, заполненный специальной жидкостью находится в интервале от 7.9 до 11.6 куб.см.
4. Максимальное значение дополнительной погрешности из-за мембранного разделителя, который сообщается с КИП, равен ±1 % от нормы давления аппарата.
5. Температура исследуемой рабочей среды находится в интервале от -40 до +60 градусов по Цельсию. Мембранный разделитель может нормально работать при температуре до +90 градусов по Цельсию, при условии, что он соединяется с КИП посредством рукава.
6. Детали разделителя, которые вступают в контакт с измеряемой средой, производятся из сплава металлов (сама мембрана) и высоколегированной стали (штуцер и фланец).
