    Закладные конструкции. Что это и для чего они нужны?!

    Закладные конструкции. Что это и для чего они нужны?!

    Что такое закладные конструкции

    Закладные конструкции это монтажные элементы трубопроводов необходимые для подключения приборов измеряющих давление и температуру.

    Закладные конструкции делятся на два вида:

    1. Закладные конструкции для подключения приборов измеряющих давления
    2. Закладные конструкции для подключения приборов измеряющих температуру

    Рассмотрим I вид: закладные конструкции для измерения давления. Правильно их называть отборные устройства для измерения давления. Самая простая конструкция отборного устройства для измерения давления состоит из отвода и вентиля. Дальше идут тонкости: в зависимости от предела измерения давления, от температуры и характеристики измеряемой среды подбирается материал из которого изготовят отвод и тип запорной арматуры.

    Например: рабочая среда — горячая вода, давление 0,6 Мпа.
    Отборное устройство давления 1,6-225-ст20-МП (11б18бк)

    Что же входит в эту аббревиатуру:

    • 1,6 — это максимальное рабочее давление (1,6 Мпа)
    • 225 — максимальная рабочая температура (225 °C)
    • ст20 — материал из которого изготовят отвод (сталь 20)
    • МП — вид отборного устройства. В данном случае прямое
    • 11б18бк — тип запорной арматуры, входящей в комплектацию.

    (Прямым называется отборное устройство которое монтируется на горизонтальный трубопровод, угловым — на вертикальный трубопровод)

    Теперь рассмотрим II вид: закладные конструкции для измерения температуры. В эту группу входят: бобышки и расширители.
    Самыми важными параметрами для подбора бобышки являются: тип (прямая или угловая (скошенная)), длина, резьба присоединения, материал из которого она изготовлена.

    Кстати, в бобышку монтируют кроме термометра еще и манометр, если температура рабочей среды не выше 100 °C

    Например: Необходима бобышка для термометра БТ-51.211(0-120°C)G1/2.100
    К этому термометру подойдет БП01 G1/2-50 ст. 20

    Что же входит в эту аббревиатуру:

    • БП — бобышка прямая
    • 01 — исполнение бобышки и тип присоединения по ТУ 4218-17416124-001-96
    • G1/2 — резьба
    • 50 — монтажная длина
    • ст. 20 — материал из которого изготовят отвод (сталь 20)

    (Размер бобышки подбирается исходя из длины штока термометры и диаметра трубопровода)

    Для подбора расширителя, помимо параметров бобышки нужно знать диаметр магистрального трубопровода и чертеж по которому его изготавливать.

    Кстати, на нашем сайте вы сможете подобрать закладные конструкции самостоятельно. Все описания и фотографии мы выложим на страницах сайта.

    Если все-же возникнут сложности напишите или позвоните нашим менеджерам, сообщите параметры (они указаны в примерах этой статьи) и мы подберем вам изделие, а также отправим чертеж или фотографию на согласование.

    Товары

    Быстрый просмотр
    Колпачек-заглушка КЗ M 20x1,5 ст. 20 Колпачек-заглушка КЗ M 20x1,5 ст. 20
    113 руб.
    Колпачек-заглушка КЗ M 20x1,5 ст. 20
    0
    В наличии
    Арт. M1170
    Купить
    Быстрый просмотр
    Колпачек-заглушка КЗ K 1/2 ст. 20 Колпачек-заглушка КЗ K 1/2 ст. 20
    Колпачек-заглушка КЗ K 1/2 ст. 20
    0
    Под заказ
    Арт. M1169
    Заказать
    Быстрый просмотр
    Колпачек-заглушка КЗ R 1/2 ст. 20 Колпачек-заглушка КЗ R 1/2 ст. 20
    Колпачек-заглушка КЗ R 1/2 ст. 20
    0
    Под заказ
    Арт. M1168
    Заказать
    Быстрый просмотр
    Колпачек-заглушка Шц G 1/2 ст. 20 Колпачек-заглушка Шц G 1/2 ст. 20
    113 руб.
    Колпачек-заглушка Шц G 1/2 ст. 20
    0
    В наличии
    Арт. M1167
    Купить
    Быстрый просмотр
    Пробка П - G1/2 ст.20 Пробка П - G1/2 ст.20
    108 руб.
    Пробка П - G1/2 ст.20
    0
    В наличии
    Арт. M1166
    Купить
    Быстрый просмотр
    Пробка П - М20х1,5 ст. 20 Пробка П - М20х1,5 ст. 20
    210 руб.
    Пробка П - М20х1,5 ст. 20
    0
    Под заказ
    Арт. M1165
    Купить
    Быстрый просмотр
    Штуцер Шц M 20x1,5 ст. 20 Штуцер Шц M 20x1,5 ст. 20 Штуцер Шц M 20x1,5 ст. 20 Штуцер Шц M 20x1,5 ст. 20
    144 руб.
    Штуцер Шц M 20x1,5 ст. 20
    0
    В наличии
    Арт. M1164
    Купить
    Быстрый просмотр
    Штуцер Шц K 1/2 ст. 20 Штуцер Шц K 1/2 ст. 20 Штуцер Шц K 1/2 ст. 20 Штуцер Шц K 1/2 ст. 20
    150 руб.
    Штуцер Шц K 1/2 ст. 20
    0
    В наличии
    Арт. M1163
    Купить
    Быстрый просмотр
    Штуцер Шц R 1/2 ст. 20 Штуцер Шц R 1/2 ст. 20 Штуцер Шц R 1/2 ст. 20 Штуцер Шц R 1/2 ст. 20
    173 руб.
    Штуцер Шц R 1/2 ст. 20
    0
    В наличии
    Арт. M1162
    Купить
    Быстрый просмотр
    Штуцер Шц -G 1/2 ст. 20 Штуцер Шц -G 1/2 ст. 20 Штуцер Шц -G 1/2 ст. 20 Штуцер Шц -G 1/2 ст. 20
    173 руб.
    Штуцер Шц -G 1/2 ст. 20
    0
    Под заказ
    Арт. M1161
    Купить
    Быстрый просмотр

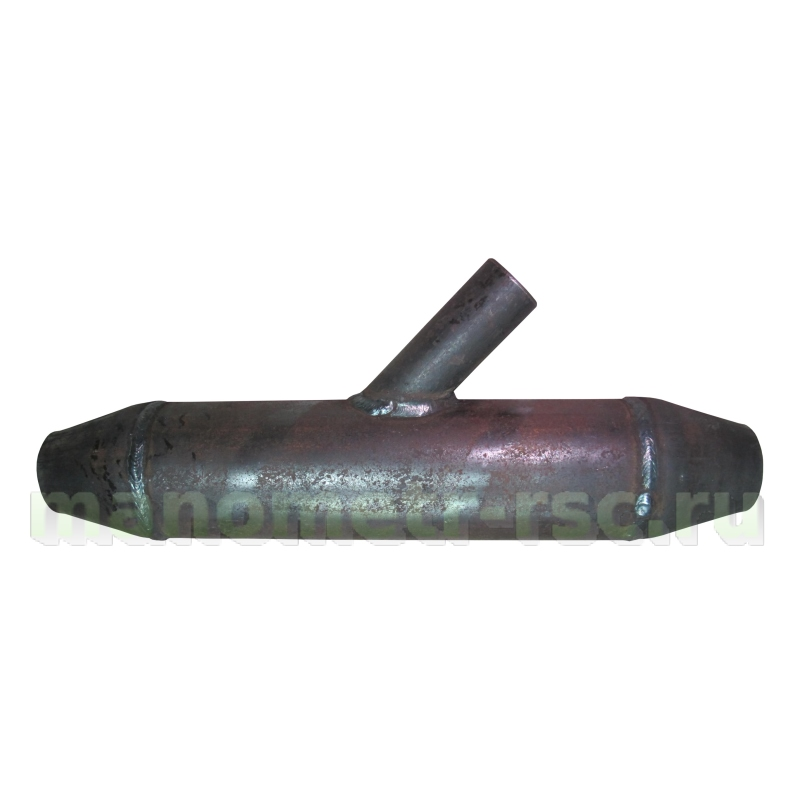

    Расширитель ЗК-4-4-85(87) М27х2
    1 900 руб.
    Расширитель ЗК-4-4-85(87) М27х2
    0
    Под заказ
    Арт. M1160
    Купить
    Быстрый просмотр
    Расширитель ЗК-4-4-85(87) М20х1,5
    1 900 руб.
    Расширитель ЗК-4-4-85(87) М20х1,5
    0
    Под заказ
    Арт. M1159
    Купить
    Быстрый просмотр
    Расширитель ЗК-4-3-85(87) М27х2 Расширитель ЗК-4-3-85(87) М27х2
    1 900 руб.
    Расширитель ЗК-4-3-85(87) М27х2
    0
    Под заказ
    Арт. M1158
    Купить
    Быстрый просмотр
    Расширитель ЗК-4-3-85(87) М20х1,5 Расширитель ЗК-4-3-85(87) М20х1,5
    2 100 руб.
    Расширитель ЗК-4-3-85(87) М20х1,5
    0
    Под заказ
    Арт. M1157
    Купить
    Быстрый просмотр

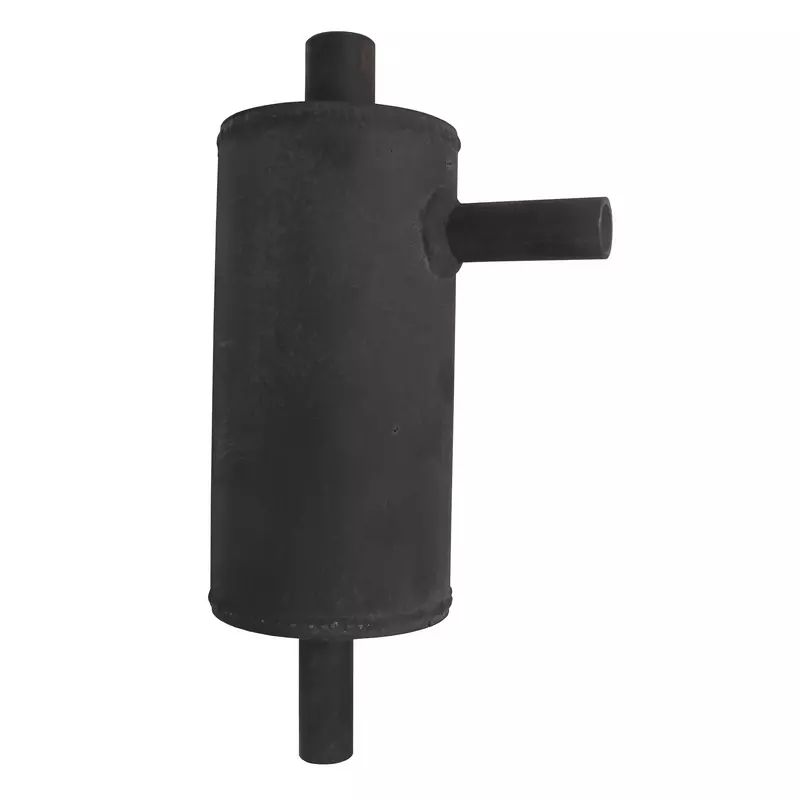

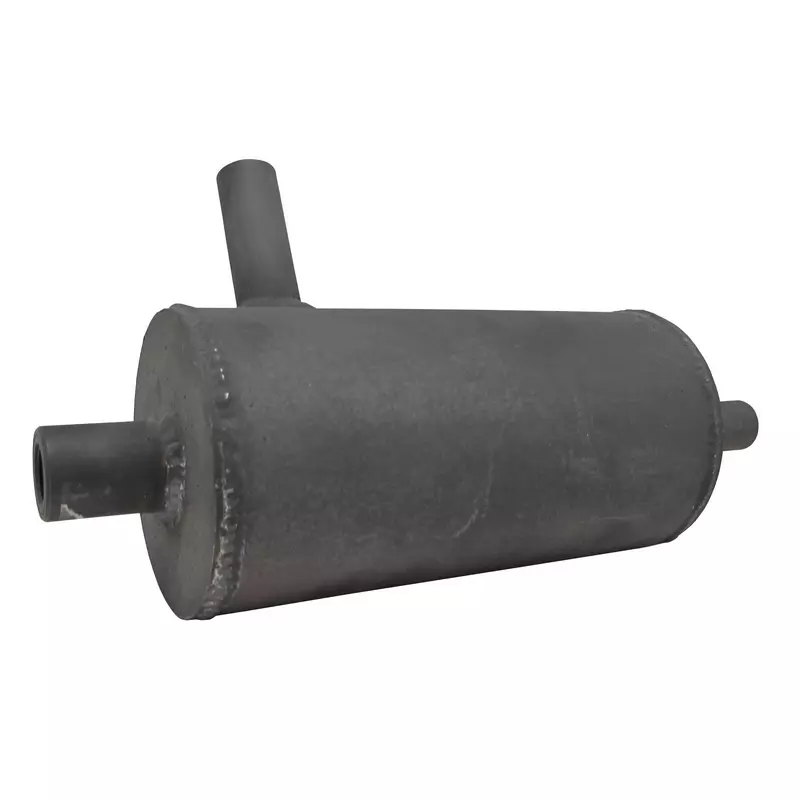

    Расширитель ЗК-4-2-85(87) М27х2 Расширитель ЗК-4-2-85(87) М27х2
